一、产品概述

• 核心功能

  HY5130是一款优选低漂移铷原子频率标准，内置进口优质铷振荡器，结合低相噪OCXO技术，具有稳定度高、相位噪声极低的特点。

• 适用场景

  本设备适用于计量、高速采样、通信、雷达、5G等实验室及野外应用。

• 技术亮点

  超稳： 百秒7E-13； 千秒3E-13； 日漂（日老化）1E-12

  低噪：10MHz： -175dBc/1Hz 偏离载频10kHz

  100MHz： -168dBc/1Hz 偏离载频10kHz

二、技术指标

• 功能输出A：

  • 输出信号

    10MHz正弦波信号1路，BNC接口，输出功率15dBm±1dB，50欧姆阻抗；

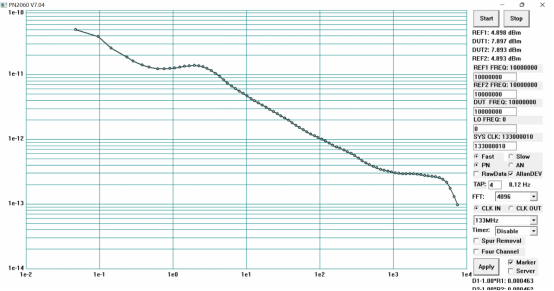

  • 信号稳定度

    ​​

    取样时间	频率稳定度指标	典型值	备注
    100mS	≤ 5E - 11	3.5 E - 11	-
    1S	≤ 2E - 11	1.0 E - 11	-
    10S	≤ 5E - 12	1.5E - 12	-
    100S	≤ 1E - 12	0.8E - 12	-
    1000S	≤ 7E - 13	3.1E - 13	-

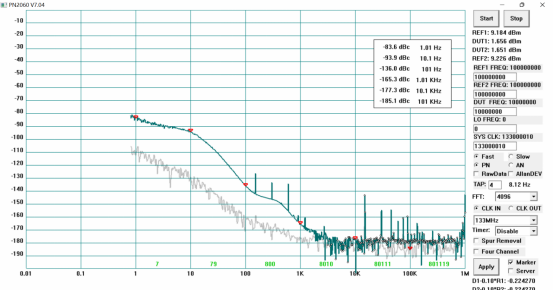

  • 相位噪声

    ​​

    偏移频率	相位噪声指标	典型值	备注
    10Hz	≤ - 90 dBc/Hz	≤ - 110 dBc/Hz	-
    100Hz	≤ - 130 dBc/Hz	≤ - 135 dBc/Hz	-
    1KHz	≤ - 145 dBc/Hz	≤ - 155 dBc/Hz	-
    10KHz	≤ - 155 dBc/Hz	≤ - 170 dBc/Hz	-
    100KHz	≤ - 165 dBc/Hz	≤ - 172 dBc/Hz	-

• 功能输出B:

  • 输出信号

    100MHz正弦波信号1路，BNC接口，输出功率15dBm±1dB，50欧姆阻抗；

  • 频率稳定度

    高于10MHz稳定度；

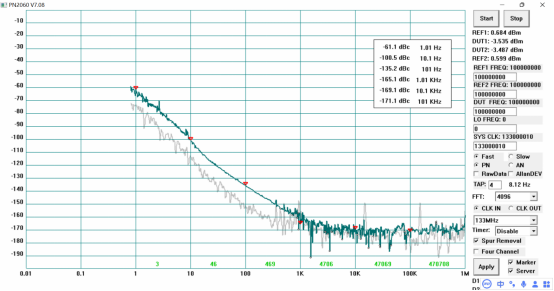

  • 相位噪声

    ​​

    偏移频率	相位噪声指标	典型值	备注
    10Hz	≤ - 100 dBc/Hz	- 102 dBc/Hz	-
    100Hz	≤ - 134 dBc/Hz	- 136 dBc/Hz	-
    1KHz	≤ - 158 dBc/Hz	- 160 dBc/Hz	-
    10KHz	≤ - 168 dBc/Hz	- 171 dBc/Hz	-
    100KHz	≤ - 168 dBc/Hz	- 172 dBc/Hz	-

三、物理及环境参数

• 设备尺寸

  便携型机箱：宽235 mm（加装提柄宽270 mm），高105 mm，深245/300 mm；

  机架型机箱：标准19寸2U高度机箱（3U、4U高度可选），深400 mm；

• 设备重量

  便携型机箱：3.5 KG；

  机架型机箱：4.5 KG；

• 接口布局

  便携型机箱：可按需定制；

  机架型机箱：可按需定制；

• 安装方式

  便携型机箱：桌面布放安装；

  机架型机箱：标准机架安装或桌面布放安装；

四、标准配置

• 标准配置

  设备主机壹台，配置BNC接口输出10MHz正弦波信号1路，配置BNC接口输出100MHz正弦波信号1路；

  电源线壹根；

  设备出厂测试报告壹份（企业标准）；

• 可选配件

  配套可选第三方检测机构出具的设备检定报告壹份；
