一、产品概述

核心功能

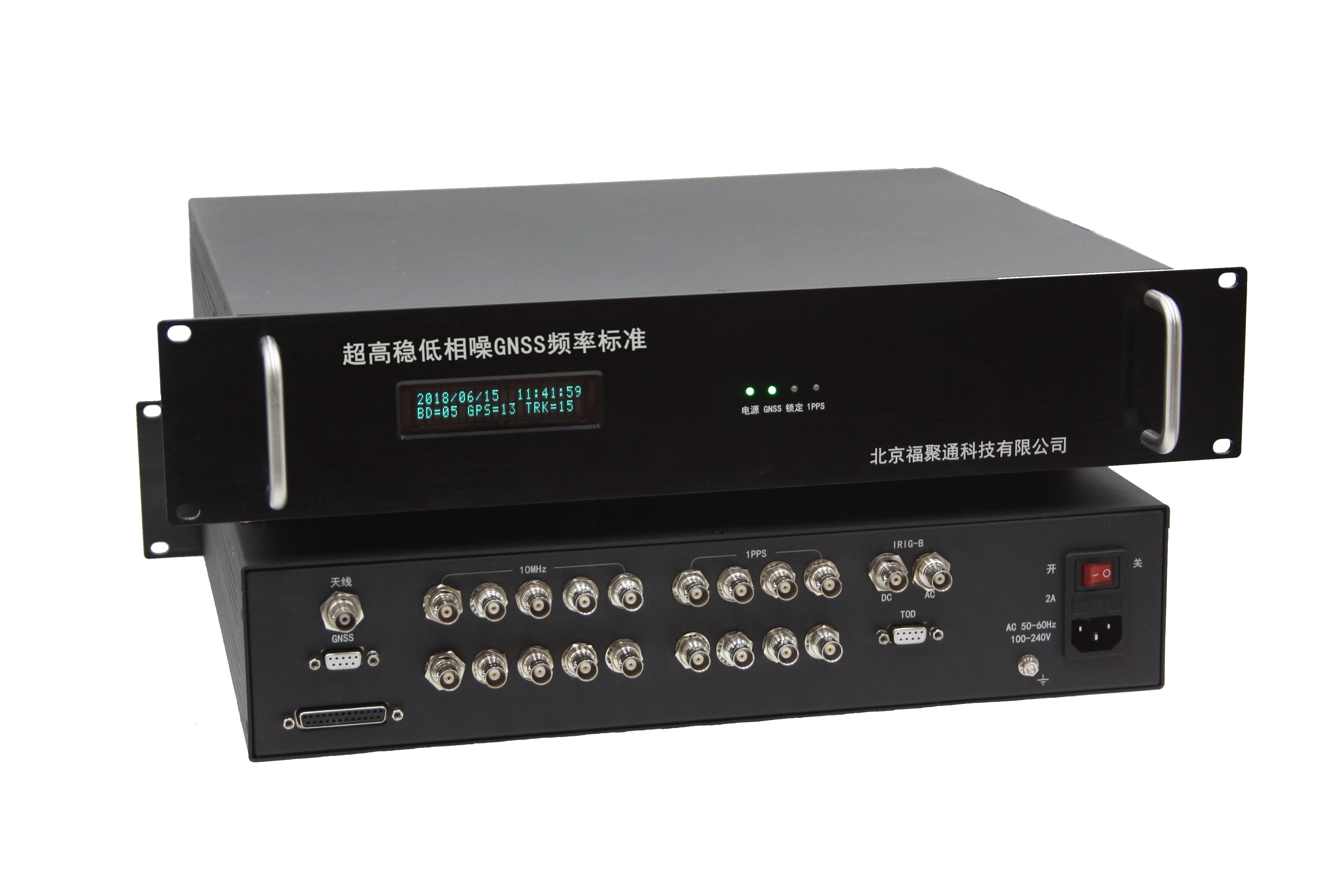

HY5188 超高稳低相噪时间频率标准是目前少有的兼顾高稳定度、低相位噪声、高准确度等技术指标的一款高端复合时钟。
HY5188A为优选高配型号，短稳、相噪指标略高于HY5188。
适用场景
通信、计量、电力、航空航天等各种需要时间频率信号的业务环境。
技术亮点
内置超高稳恒温晶振和GNSS参考接收机，采用现代数字电路技术及高分辨D/A等，结合严谨的频率驯服算法及测控同步技术，完美实现了输出频率的短稳不受GNSS影响，长稳被GNSS锁定。

二、产品特点

功能输出A：

取样时间	频率稳定度（标准型号）	频率稳定度（优选型号）	备注
10mS	≤ 5E-12	≤ 3E-12	-
100mS	≤ 2E-12	≤ 8E-13	-
1S	≤ 2E-12	≤ 8E-13	-
10S	≤ 2E-12	≤ 8E-13	-

相位噪声

偏移频率	相位噪声（标准型号）	相位噪声（优选型号）	备注
1Hz	≤ -105 dBc/Hz	≤ -108 dBc/Hz	-
10Hz	≤ -135 dBc/Hz	≤ -135 dBc/Hz	-
100Hz	≤ -140 dBc/Hz	≤ -143 dBc/Hz	-
1KHz	≤ -155 dBc/Hz	≤ -158 dBc/Hz	-
10KHz	≤ -160 dBc/Hz	≤ -170 dBc/Hz	-
100KHz	≤ -160 dBc/Hz	≤ -170 dBc/Hz

功能输出B:
- 输出信号
  1PPS信号1路，BNC接口，LVTTL电平，脉冲宽度100mS，50欧姆阻抗，上升沿上升时间5nS；
- 信号稳定度
  连续锁定 3小时后：≤50ns
  连续锁定72小时后：≤30 ns
  GNSS关闭状态下，24小时内：≤7μs
功能输出C:
- 输出信号
  NTP网络授时应答服务1组4端口，RJ45/SFP+接口，10/100/1000Mbps自适应以太网口，支持Auto-MDIX（自动线序识别），兼容Cat5e及以上网线；支持NTP、SNTP等多种协议，支持WEB端查看并控制服务器，支持多端口捆绑冗余；
- 信号稳定度
  用户终端同步授时精度：0.5-2ms（局域网典型值）
功能输出D:
- 输出信号
  TOD时间信号1路，DB9接口，RS232信号；
- 信号稳定度
  同步授时精度：0.5-2ms；
扩展功能
- 功能输出E：
  - 输出信号:
    IRIG-B时间信号1路，BNC接口，交流码调制正弦波，600欧姆阻抗，载波频率1KHz或10KHz可选，幅度3-10V（峰峰值），调制深度大于80%；
  - 信号稳定度
    时间戳精度≤1μs
- 功能输出F：
  - 输出信号:
    IRIG-B时间信号1路，BNC接口，直流码TTL电平，50欧姆阻抗；
  - 信号稳定度
    时间戳精度≤1μs

设备尺寸
便携型机箱：宽260 mm（加装提柄宽270 mm），高150 mm，深360 mm（加装提柄460 mm）；
机架型机箱：标准19寸2U高度机箱（3U、4U高度可选），深400 mm；
设备重量
便携型机箱：3.5KG；
机架型机箱：4.5KG；
接口布局
便携型机箱：全部接口后置，可按需定制；
机架型机箱：全部接口后置，可按需定制；
安装方式
便携型机箱：桌面布放安装；
机架型机箱：标准机架安装或桌面布放安装；
